白剛玉是一種以工業(yè)氧化鋁粉為原料制作而成的人造磨料，其三氧化二鋁含量在99%以上，質(zhì)地致密，硬度高，適用于制作各種高端產(chǎn)品，也可用作各種產(chǎn)品添加劑。但白剛玉硬度高，且晶體尺寸小耐沖擊，在實(shí)驗(yàn)室中很難被研磨細(xì)致。

　　白剛玉怎么研磨?東方天凈TJGN行星式高能球磨機(jī)運(yùn)用行星式球磨的工作原理，儀器工作時產(chǎn)生的研磨能量比普通實(shí)驗(yàn)室研磨儀器設(shè)備更高，對樣品的研磨粉碎更徹底，機(jī)器外部配置安裝液晶顯示觸摸大屏，并使用程序自動進(jìn)行控制，操作更加方便快捷，下面就來看一下東方天凈關(guān)于白剛玉的研磨方案報告。

實(shí)驗(yàn)室白剛玉的研磨方案

樣品研磨前形態(tài)：

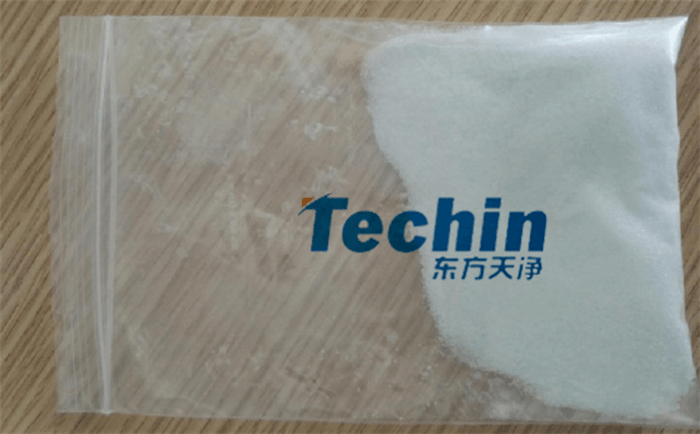

白剛玉研磨前

研磨儀器：TJGN-450行星式高能球磨儀

TJGN-450行星式高能球磨儀

適配研磨套件：4個250ml的瑪瑙球磨罐，標(biāo)配3mm、5mm、8mm瑪瑙研磨球若干

研磨方式：干法球磨

研磨時間：10分鐘

過程及結(jié)果：白剛玉屬于硬脆性物料，且物料不能受到污染。使用TJGN-450行星式高能球磨儀和瑪瑙研磨套件進(jìn)行球磨，罐體做高轉(zhuǎn)速和大離心力的運(yùn)動，罐體內(nèi)的研磨球?qū)Π讋傆駱悠愤M(jìn)行強(qiáng)力的擠壓、摩擦和撞擊。10分鐘后，樣品中位直徑D50為25.47μm；若研磨時間至20分鐘，預(yù)計(jì)樣品中位直徑D50可達(dá)10μm以下

樣品研磨后形態(tài)：

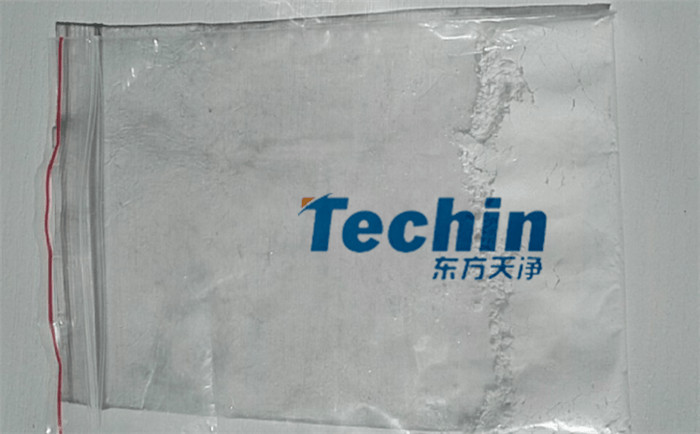

白剛玉研磨后

研磨后樣品的粒度分析報告：

東方天凈儀器研磨白剛玉粒度分析報告

*本報告實(shí)驗(yàn)結(jié)果僅對該提供測試樣品負(fù)責(zé)

       以上就是在實(shí)驗(yàn)室使用東方天凈TJGN行星式高能球磨儀研磨白剛玉的解決方案了，可以看出該儀器對于白剛玉的球磨效果是可以滿足要求的，如果您在實(shí)驗(yàn)室也需要對白剛玉進(jìn)行研磨，不妨參考上述方法。
